Шта је 12-пинска жичана заптивка за електрични конектор и како штити електричне везе?

Шта је 12-пинска жичана заптивка за електрични конектор?

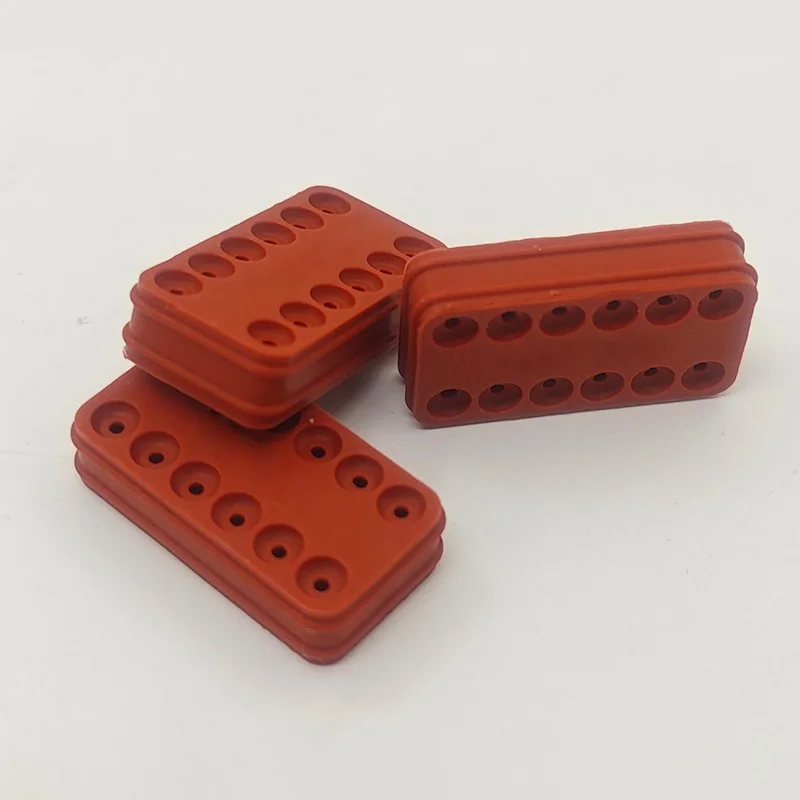

A 12-пин жичана заптивка за електрични конекторје заптивна компонента дизајнирана за електрични конектор који садржи дванаест појединачних прикључака. Његова примарна сврха је да запечати област где жице пролазе у кућиште конектора, помажући да се спречи да нежељене супстанце дођу до унутрашњих терминала.

За разлику од самог кућишта конектора, жичана заптивка је обично релативно мала еластомерна компонента. Његове перформансе у великој мери зависе од тачности димензија, карактеристика материјала, компатибилности пречника жице, компресије и геометрије шупљине конектора.

У практичним применама, заптивка ради заједно са кућиштем конектора, терминалима, жицама, механизмима за закључавање и другим елементима за заптивање. Комплетан систем заптивања се стога не може проценити само на основу гумене компоненте. Заптивка жице мора тачно да одговара дизајну конектора и димензијама кабла.

За електричне системе са више пинова, заптивање сваке улазне тачке жице је посебно важно јер мали отвор око кабла може постати улазни пут за влагу, прашину, уље или друге загађиваче. Временом, контаминација може допринети корозији, нестабилним електричним перформансама, проблемима са изолацијом или превременом квару компоненти.

Како је структурисана жичана заптивка са 12 пинова?

Типично решење за заптивање 12-пинског конектора може да садржи више области заптивања које одговарају појединачним шупљинама жице. У зависности од дизајна конектора, заптивка може бити произведена као појединачна жичана заптивка, компонента за заптивање са више шупљина или друга специјализована конфигурација.

Подручје заптивања се обично ослања на контролисане сметње између еластомера и околних компоненти конектора. Када је жица правилно уметнута, заптивна ивица или заптивна површина се стисну око жичане облоге док остају безбедно постављени унутар шупљине конектора.

Најважнији структурни фактори обично укључују:

• Унутрашњи пречник:Мора да одговара одговарајућем пречнику жице или кабла.
• Спољни пречник:Мора да одговара шупљини конектора без прекомерне деформације.
• Заптивне усне:Обезбедите контролисан контакт око површине жице.
• Карактеристике задржавања:Помозите да заптивка буде правилно постављена током монтаже.
• Дебљина материјала:Утиче на компресију, флексибилност и дуготрајно заптивање.
• Укупна геометрија:Мора да одговара кућишту конектора и конфигурацији терминала.

Пошто мала одступања у димензијама могу утицати на перформансе заптивања, прецизно обликовање и доследна контрола квалитета су важни за производне примене.

Шта ради жичана заптивка са 12 пинова?

Главна функција је стварање еколошке баријере око улазне тачке жице. Међутим, његова практична вредност се протеже даље од једноставне хидроизолације.

Стварни ниво заштите зависи од комплетног система конектора, укључујући дизајн кућишта, услове спајања, димензије жице, материјал заптивке, квалитет монтаже и захтеве за испитивање. Због тога, заптивка никада не би требало да се специфицира независно од предвиђеног система конектора.

Који се материјали најчешће користе?

Избор материјала је једна од најважнијих одлука при развоју или куповини жичане заптивке. Различита електрична окружења излажу компоненте заптивке различитим комбинацијама температуре, влаге, уља, хемикалија, вибрација и механичког напрезања.

Силиконска гума се често разматра за заптивање електричних конектора јер јој њена флексибилност омогућава да се прилагоди око жичаних омотача док одржава заптивни контакт током температурних промена. Међутим, тачан материјал увек треба изабрати у складу са стварним радним окружењем, а не једноставно изабрати опцију која се најчешће користи.

Шта треба узети у обзир при одабиру?

Одабир жичане заптивке са 12 пинова укључује више од подударања броја позиција конектора. Купци и инжењери треба да потврде потпуне захтеве у погледу димензија и животне средине пре него што дају производну наруџбу.

1. Пречник жице
   Потврдите стварни спољни пречник изолације жице. Заптивач дизајниран за значајно другачији пречник може створити недовољну компресију или превелику силу монтаже.
2. Димензије шупљине конектора
   Спољашња геометрија заптивке мора тачно одговарати шупљини конектора.
3. Гумени материјал
   Изаберите једињење према температури, влази, хемикалијама, уљима, изложености УВ зрачењу и другим факторима околине.
4. Тврдоћа
   Тврдоћа гуме утиче на силу уметања, компресију, флексибилност и заптивни контакт.
5. Температурни опсег
   Очекиване минималне и максималне радне температуре треба дефинисати пре одобрења материјала.
6. Захтев за заштиту животне средине
   Одредите потребан ниво заштите животне средине за комплетан склоп конектора.
7. Процес монтаже
   Ручно уметање, аутоматизована монтажа свежња, пресовање терминала и спајање конектора могу наметнути различите захтеве за заптивач.
8. Обим производње
   Пројекти великог обима могу оправдати наменске алате и оптимизоване процесе обликовања, док апликације мале количине могу захтевати различите развојне стратегије.

Где се користе жичане заптивке са 12 пинова?

Конфигурација заптивања са 12 пинова се може користити свуда где више електричних кола треба да прође кроз конектор уз одржавање заштите животне средине.

• Аутомобилски каблови:Простори за мотор, електроника каросерије, системи осветљења, сензори, контролни модули и други електрични системи возила.
• Електрична возила:Изабрани нисконапонски електрични интерфејси, сензори, контролни системи и помоћна електрична опрема.
• Индустријска опрема:Машине, системи аутоматизације, управљачки ормари, сензори, мотори и мобилна опрема.
• Пољопривредне машине:Опрема изложена блату, киши, прашини, вибрацијама и променама температуре.
• Грађевинска механизација:Тешка опрема која захтева издржљиве електричне везе у захтевним спољашњим окружењима.
• Спољни електрични системи:Опрема изложена киши, прашини, влази и променљивим условима околине.
• Специјализована електронска опрема:Примене које захтевају компактно ожичење са више кола са еколошким заптивање.

Тачна примена одређује потребан материјал, димензије, структуру заптивања и метод валидације. Компонента погодна за заштићени унутрашњи контролни систем можда није прикладна за изложени моторни простор или спољну машину за тешке услове рада.

Како треба инсталирати жичану заптивку?

Исправна инсталација је неопходна јер чак и висококвалитетна заптивка може изгубити своју ефикасност ако је оштећена, погрешно постављена или упарена са неодговарајућом жицом.

1. Прегледајте печат:Проверите да ли има посекотина, пукотина, деформација, флека, контаминације или других видљивих недостатака.
2. Потврдите компатибилност жица:Проверите да ли пречник жице одговара наведеном опсегу заптивања.
3. Припремите жицу:Уверите се да је жичани омотач чист и неоштећен.
4. Правилно поставите печат:Уверите се да је заптивна компонента оријентисана према дизајну конектора.
5. Пажљиво уметните терминал:Избегавајте кидање или окретање заптивне усне током уметања терминала.
6. Проверите задржавање терминала:Потврдите да је терминал достигао исправан положај и механизам за закључавање.
7. Прегледајте завршни склоп:Проверите положај заптивке и стање спајања конектора пре тестирања.

За аутоматизовану производњу, заптивку такође треба проценити на компатибилност са опремом за уметање, алатом, брзином монтаже и захтевима за подмазивањем. Превелика сила уметања може оштетити заптивку или жицу, док недовољна компресија може смањити заштиту животне средине.

Које проблеме може да изазове лоше одабрани печат?

Многи проблеми заптивања конектора потичу од неусклађености између заптивке и стварне примене, а не из концепта самог система заптивања.

Ова питања показују зашто одлуке о куповини треба да се заснивају на комплетним техничким спецификацијама, а не само на цени или изгледу.

Како производња по мери побољшава заптивање конектора?

Стандардне компоненте за заптивање су практичне када се димензије конектора и жице већ поклапају са утврђеним дизајном. Међутим, многи ОЕМ и индустријски пројекти захтевају прилагођену геометрију због посебних шупљина конектора, необичних пречника жица, ограниченог простора за инсталацију или захтевних услова околине.

Производња по мери омогућава да се профил за заптивање, димензије, материјал, тврдоћа, боја и производни процес развијају у складу са захтевима купца.

На пример, прилагођени пројекат жичане заптивке са 12 пинова може захтевати:

• Прилагођени унутрашњи пречници за различите спецификације жице
• Посебна спољна геометрија за власнички конектор конектора
• Различити дизајни заптивних усана
• Специфична тврдоћа гуме
• Прилагођене боје за идентификацију кола
• Избор материјала на основу температуре или излагања хемикалијама
• Алати развијени на основу цртежа, узорака или 3Д података
• Доследна контрола димензија за производњу великог обима

Зхејианг Гуоминг Руббер Тецхнологи Цо., Лтд.може се узети у обзир када се набављају прилагођене гумене заптивне компоненте за апликације електричних конектора. За ОЕМ пројекте, пружање комплетних техничких информација на почетку развоја може помоћи у смањењу непотребних циклуса узорковања и побољшању комуникације између дизајнера конектора, произвођача заптивки и тима за монтажу.

Шта купци треба да питају произвођача заптивки за жице?

Пре избора добављача, тимови за набавку треба да направе јасну техничку контролну листу. Ово помаже у спречавању да се компонента која изгледа исправно користи у неприкладној апликацији.

За индустријске и аутомобилске програме, купци такође треба да узму у обзир конзистентност производње, следљивост, техничку комуникацију, управљање алатима, паковање, могућност испоруке и дугорочну стабилност снабдевања.

Поуздан однос са добављачем треба да се протеже даље од првог узорка. Дугорочне перформансе конектора зависе од одржавања стабилних својстава материјала, тачности димензија и контроле производње у више серија.

Често постављана питања

Завршна разматрања

A 12-пин жичана заптивка за електрични конекторје мала компонента са важном улогом у поузданости вишеструке електричне везе. Његова ефикасност зависи од интеракције између материјала, геометрије, величине жице, шупљине конектора, компресије, процеса монтаже и услова околине.

За инжењерске тимове, најважнији корак је дефинисање комплетног радног окружења пре избора заптивног материјала и димензија. За тимове за куповину, способности добављача, конзистентност производње, подршку за прилагођавање и контролу квалитета треба узети у обзир уз јединичну цену.

Када стандардна компонента не може да задовољи захтеве, жичана заптивка коју је дизајнирао ОЕМ може да обезбеди прецизније пријањање за систем конектора. Рад директно са инжењерских цртежа, узорака или спецификација димензија такође може помоћи произвођачима да развију решење за заптивање које је боље усклађено са коначном применом.
